Battery Monitoring System

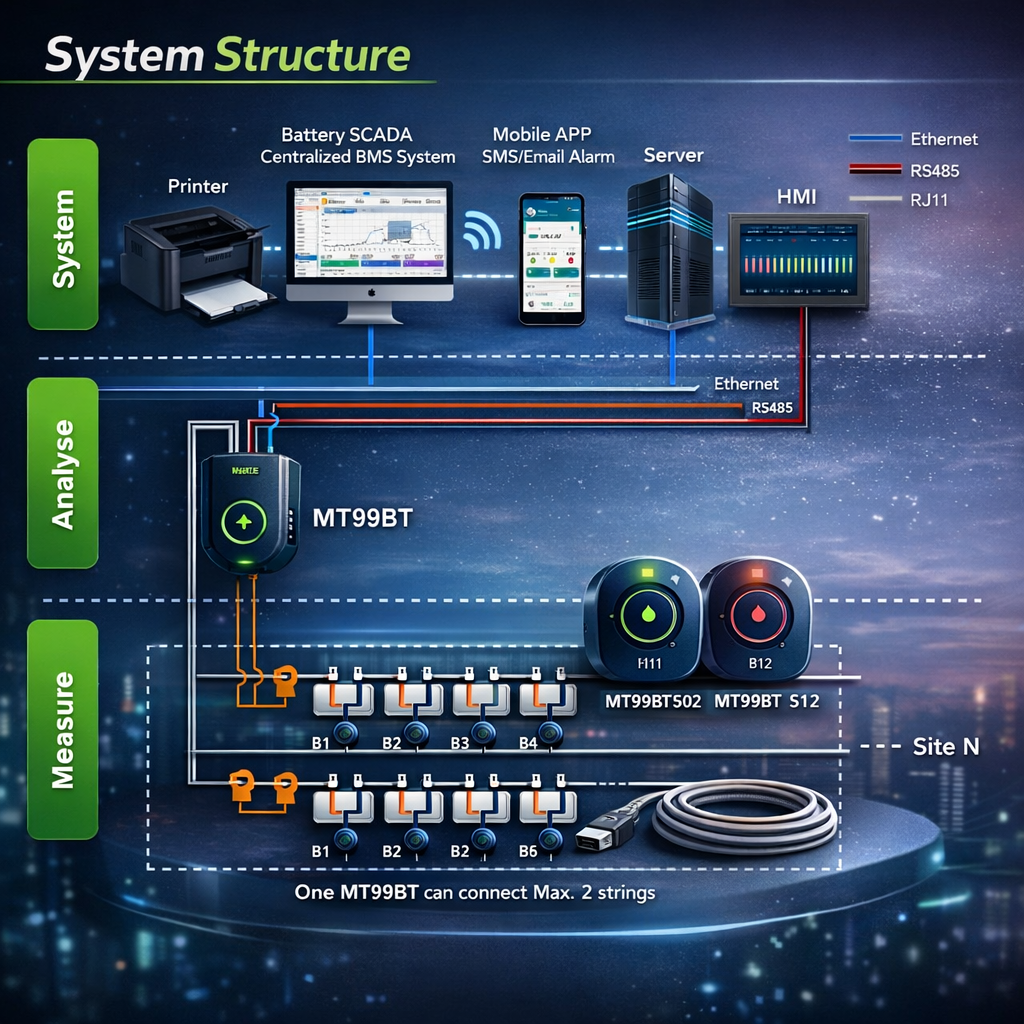

Battery Monitoring Solution adalah sistem monitoring baterai untuk sistem DC telekomunikasi 24V dan 48V yang dirancang untuk memantau performa string baterai secara online 24/7/365. Solusi ini mendukung pemantauan tegangan string, arus charge/discharge, SOC, status baterai, auto-balancing, serta alarm real-time untuk membantu menjaga keandalan suplai daya pada site telekomunikasi. Sistem juga mendukung komunikasi Modbus-RTU, Modbus-TCP, dan SNMP, serta mengacu pada IEEE 1188-2005.Fitur UtamaMonitoring baterai 24/7 online dengan notifikasi alarm jarak jauhDirancang khusus untuk sistem telekomunikasi 28V / 48VMemantau tegangan string baterai, arus charge dan dischargeMenghitung SOC (State of Charge) string bateraiAuto-balancing untuk membantu menjaga performa bateraiMonitoring tegangan sel baterai individualMonitoring suhu internal dan impedansi bateraiSetpoint alarm batas atas dan batas bawahAuto-sensing ID address untuk sensor bateraiMendukung 2 string baterai per modulMaksimal 60 baterai per string, total 120 bateraiKomunikasi uplink melalui Ethernet dan RS485Mendukung integrasi ke SCADA / centralized BMS / HMI / server / mobile appMenampilkan status baterai seperti equalizing, discharging, floating charge, standby, dan abnormalTechnical SpesifikasiSpesifikasi MT99BT Battery Monitoring ModuleAplikasi: DC Power System (Telecom)Rated Input Voltage: 24VDC atau 48VDCRange Input: 20VDC ~ 60VDCPengukuran Tegangan: 0V ~ 800VAkurasi Tegangan: ±0.5%Pengukuran Arus: melalui Hall SensorRange Arus: hingga ±1000A tergantung tipe Hall SensorAkurasi Arus: ±2.0%Power Consumption: < 2WUplink Communication:1 x Ethernet port (10/100M), Modbus-TCP / SNMP1 x RS485 port, Modbus-RTUBaudrate: 9600 / 19200 / 38400 bpsDownlink Communication:2 x RJ11 portMaks. 60 baterai per portTotal maks. 120 bateraiTerminal InterfaceTop Side:1 x Ethernet Port2 x RJ11 Port1 x RS485 PortBottom Side:1 x Power Supply2 x Hall Sensor PortSpesifikasi Battery Cell SensorMT99BT-S02Untuk baterai 2VRange tegangan: 1.6V ~ 2.6VAkurasi tegangan: ±0.2%Suhu internal: -20°C ~ 85°CAkurasi suhu: ±0.5°CRange impedansi: 0.1mΩ ~ 100mΩPower consumption:Running: <110mWSleeping: <12mWMT99BT-S12Untuk baterai 12VRange tegangan: 7.5V ~ 15.6VAkurasi tegangan: ±0.2%Suhu internal: -20°C ~ 85°CAkurasi suhu: ±0.5°CMonitoring impedansi bateraiPower consumption:Running: <90mWSleeping: <10mWAksesori Hall SensorHS050EK1T5: input 50A, range 0~±100A, Φ20mmHS100EK2T5: input 100A, range 0~±200A, Φ40mmHS200EK2T5: input 200A, range 0~±400A, Φ40mmHS400EK2T5: input 400A, range 0~±800A, Φ40mmHS500EK2T5: input 500A, range 0~±1000A, Φ40mmManfaat dan AplikasiManfaatMembantu mendeteksi dini penurunan performa bateraiMengurangi risiko downtime pada sistem telekomunikasiMemudahkan pemeliharaan baterai berbasis dataMembantu meningkatkan umur pakai baterai dengan auto-balancingMempermudah pemantauan site secara remoteMendukung alarm real-time untuk respons lebih cepat saat terjadi anomaliAplikasiBTS / Base Station telekomunikasiDC power system 24V / 48VRuang baterai dan rectifier systemSite remote yang membutuhkan monitoring onlineSistem manajemen baterai terpusat berbasis SCADA / BMSStandart PaketBerikut format standar paket yang paling aman berdasarkan tabel Order Information pada katalog:Paket Standar1 x MT99BT Battery Monitoring Module1 x MT99BT-COM-70 kabel komunikasi RJ11 panjang 70 cm (standard)1 x MT99BT-C1-U-M8 battery measuring cable tipe U, hole 8 mm, panjang 30 cm (standard)Komponen Sesuai KebutuhanMT99BT-S02 untuk baterai 2V, atauMT99BT-S12 untuk baterai 12VHall Sensor sesuai kapasitas arus sistem:50A / 100A / 200A / 400A / 500AMT99BT-COM-40 kabel RJ11 40 cmMT99BT-C1-O-M8 battery measuring cable tipe OOptionalHMI 7 inch Touch Screen untuk local display & operationKatalog menandai modul HMI sebagai optional module. Like this:Like Loading...Related SKU: MT99BT Category: Battery Monitoring System Tag: Part of Battery Monitoring System Brand: Microthings
